Содержание:

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

  1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
  2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
  3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
  4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.
Прибор для поиска проводки

Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.поиска скрытой проводки в квартире

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

приборы поиска проводки и цены

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
  2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
  3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

схема поиска скрытой проводки в квартиреСхема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

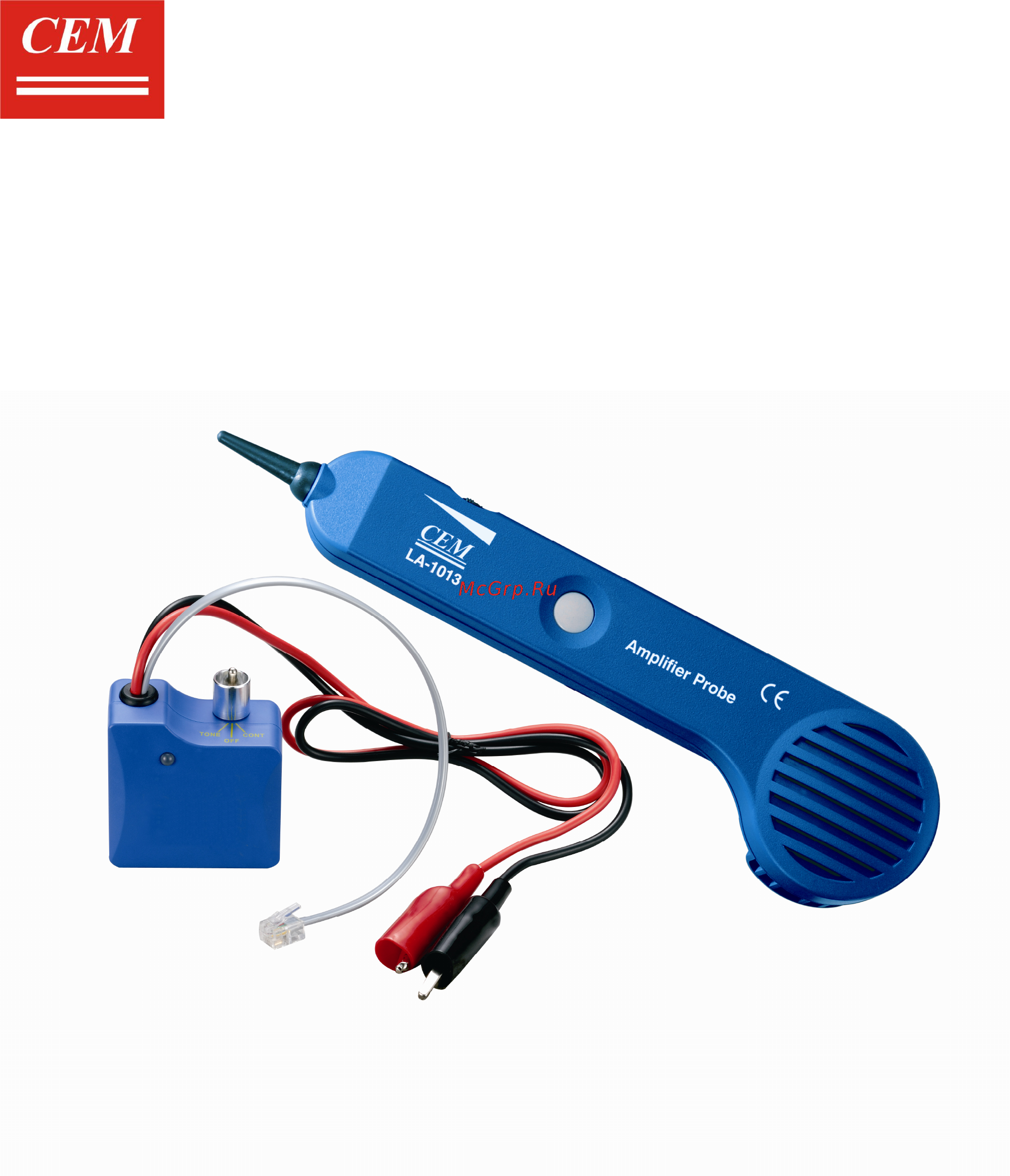

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема Найти обрыв провода в стене схема
