При монтаже навесного потолка основные пожелания домовладельца сводятся к тому, чтобы конструкция получилась прочной, долговечной и привлекательной, а работы по ее установке не заняли много времени. Потолки из гипсокартона по технологии Кнауф как раз отвечают всем этим требованиям. Рассмотрим все особенности данной технологии в этой статье.

Коротко о технологии Knauf

Кнауф является немецкой разработкой. Ее разработчик — компания «Tigi-Knauf», производящая высококачественные материалы для строительства и ремонта — различные листы гипсокартона, крепежные элементы, профиля и прочее.

Кнауф представляет собой вариант изготовления подвесных конструкций с помощью гипсокартонных листов, которые крепятся на специальный подвесной каркас.

Каким должен быть каркас?

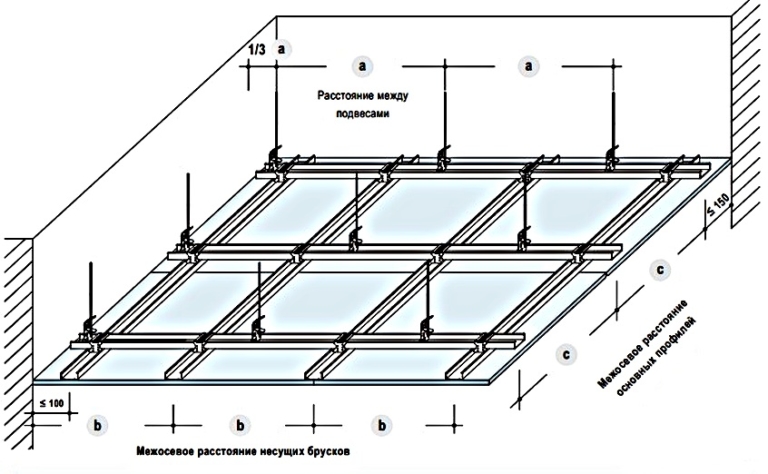

Фото: Каркас потолка

При сборе каркаса для подвесной конструкции, компания рекомендует выполнять следующие требования:
  1. Применять листы гипсокартона ее производства, которые имеют высокую влагоустойчивость.
  2. Выполнение монтажа профилей в шахматном порядке с нахлестом или вразноряд, чтобы потолок не деформировался под массой гипсокартона.
  3. Соединять профиля крепежными элементами производства Knauf.
  4. Избегать стыковки листов по центру проема, чтобы вибрации, возникающие при открывании двери, не спровоцировали деформацию покрытия.
  5. После завершения монтажа каркаса, его следует отделать, используя термоизоляционную ленту.

Самостоятельно потолочный каркас по технологии Knauf монтируют, используя специальные профили с маркировкой CD и UD.

Плюсы и минусы технологии

К достоинствам потолков по технологии Кнауф относятся:

  1. Малые временные затраты на осуществление работ. При наличии всех нужных инструментов и достаточной квалификации мастеров, монтаж можно осуществить за один день.
  2. Возможность монтажа такого потолка в любом помещении, вне зависимости от размеров и конфигурации.
  3. Простота последующей обработки и возможно применять материал любого вида.
  4. Успешное нивелирование различных дефектов базового потолка и скрытие линий коммуникаций благодаря наличию зазора между покрытием и отделываемой поверхностью.
  5. Наличие дополнительных возможностей в виде прокладки на потолке слоя материала для утепления или шумоизоляции.
  6. Наличие возможности смонтировать разные варианты конструкции. Она может быть одноуровневая с наличием точечных светильников или многоуровневая.

Единственным минусом рассматриваемой технологии является лишь то, что при монтаже такого потолка значительно уменьшается высота комнаты. Но это минус только в случае маленьких комнат, для больших же помещений с высокими потолками это, наоборот, может стать преимуществом.

Подготовка к монтажным работам

Работа по установке рассматриваемого потолка должна проводиться во время отделочных работ. При этом все мокрые работы уже должны быть завершенными.

Важно предварительное выравнивание всех вертикальных поверхностей.

Для работы важно создание комнатной температуры и влажности. Температура в комнате ниже 10 градусов тепла для работ не допустима.

Что потребуется из материалов и инструментов?

Прежде чем, приступить к работе по установке потолка, нужно подготовить следующие инструменты:

  • перфоратор;
  • аккумуляторный шуроповерт;
  • дрель;
  • рулетку;
  • карандаш;
  • нож, которым можно обработать торцы;
  • гидроуровень.

Не лишним будет и лазерный уровень, так как каркас, собранный по рассматриваемой технологии, имеет большое количество составных частей, расположение которых должно быть строго по уровню.

Из материалов потребуется сам гипсокартон и элементы каркаса — металлический профиль или деревянный брус.

При изготовлении каркаса из металлопрофиля будут необходимы направляющие двух видов:

  • ПН 27×28 — для монтажа по периметру комнаты;
  • ПП 60×27— для установки иных элементов каркаса.

Разновидности гипсокартона

По отношению к условиям эксплуатации, гипсокартон Knauf может быть следующих типов:

  1. А — стандартный гипсокартон для строительства. Можно применять при монтаже в комнате, которая отапливается и имеет невысокую влажность (до 60%).
  2. H2 — обладает повышенной устойчивостью к влаге. Может быть применен в комнате с влажностью до 75% по причине низкого уровня водопоглащения (до 10%).
  3. DF — устойчивые к открытому пламени листы.
  4. DFH2 — объединяет свойства гипсокартона типа DF и типа H2.

В основном расчет каркаса ведется с учетом стандартных размеров гипсокартона 1,2×2,5 м и толщины в 9,5 мм. Однако, размеры гипсокартона могут быть другими.

Кромка гипсокартона в основном полукруглая утонченная, но некоторые листы имеют иную кромку (прямую, со срезанным углом, утонченную, закругленную односторонней фаской или полукруглую).

Однако, первый тип комки является самым технологичным. Каждый из других нестандартных типов кромки призваны решать специфические конструкционные задачи. Например, чтобы монтировать угловые выступы.

Какие бывают потолочные конструкции?

Фото: Виды конструкцийКаркас для натяжного потолка может быть выполнен с применением профиля из металла Кнауф или с использованием брусков из дерева.

Подвесной потолок может быть 5 типов:

  1. П 111 — сборка двухосного каркаса производится из деревянного бруса.
  2. П 112 — сборка двухосного каркаса производится из металлического профиля.
  3. П 112 — сборка одноосного каркаса производится из металлопрофиля Knauf.
  4. П 131 — сборка каркаса посредством светового профиля, закрепляемого к стенам.
  5. П 19 — архитектурно-декоративная конструкция с созданием сложного многоуровневого потолка.

Поэтапные советы разработчиков технологии, для тех, кто хочет выполнить работу самостоятельно.

Подробнее:

  1. При помощи уровня для контроля и отбивочной нити по периметру стен нужно отметить линию.
  2. С учетом типа гипсокартона, который был выбран, следует разметить направляющие точками для крепления подвесов.
  3. При помощи анкеров или дюбелей в обозначенных местах крепятся подвесы.
  4. Последующие работы зависят от типа каркаса, который будет выполнен — деревянный или металлический.
  5. При деревянном каркасе к основанию закрепляется брус, используя прямой или быстро монтирующийся (способствует возможности моментальной смены стороны крепления) подвес. Далее направляющий брус закрепляется на потолке. Для уменьшения перепадов высоты основания используются подкладки.
  6. При монтаже каркаса из металла, профили соединяются подвесами с предусмотрением компенсаторного зазора в 10 мм, чтобы он был защищен при перепадах температуры. Под направляющий профиль при этом закладывают уплотнительную ленту. Используемый профиль должен быть исключительно стеновым. Цельные направляющие крепятся по длинной стене. Дюбеля закрепляют на расстоянии до 30 см друг от друга. Несущий профиль должен входить в направляющий не меньше чем на 3 см.
  7. После того, как каркас полностью смонтирован, переходят к его обшивке гипсокартоном Кнауф.

Крепление направляющих

Чтобы осуществить разметку потолка, монтируемого по технологии Knauf, обычного строительного уровня будет недостаточно. Рекомендовано использование гидроуровня или лазерного прибора. Потребуется также приобретение малярной отбивки.

Расставив посредством гидроуровня отметки в углах комнаты, их соединяют между собой посредством шнурка.

Профиль крепят под намеченной линией, при этом не стоит забывать, что потолок опустится на ширину профиля + лист гипсокартона. Поэтому заранее нужно произвести расчеты, чтобы потолок не был слишком сильно опущен.

На заметку: Производя разметку, следует определить наличие на стенах и потолке электропроводки. Места, где она находится, также отмечают, чтобы электропроводка не была повреждена во время крепления профиля.

После завершения разметки, закрепляют направляющие, представленные профилем 27 на 28 мм. К стене их фиксируют при помощи дюбелей 6 на 40 мм.

Как производят отделку?

Фото: Готовая отделка

Главное требование монтажа ГКЛ по технологии Кнауф — это крепление листов поперек несущего профиля. Саморезы при этом должны вкручиваться под прямым углом. Предварительно кромка каждого листа, неоклеенная картоном, подвергается обработке для удаления фаски.

Работы проводятся с помощником либо для этого применяют специальный подъемный механизм. По правилам листы закрепляют в шахматном порядке или в разбежку. В продольном направлении лист нужно уложить без зазора, в поперечном при этом образуется небольшой зазор. Только так получится достичь идеального шва после того, как будет зашпаклеван зазор.

Важно, учесть возможность влияния на отделочную поверхность перепадов температур, под воздействием которых она может расшириться и деформироваться. Если предусмотреть специальные деформационные швы с шагом в 15 см, серьезная деформация будет исключена.

Саморезы нужно вкручивать так, чтобы они погружались в лист покрытия примерно на 1 мм, так на поверхности не будут видны их шляпки. Для заделывания стыков применяют армирующую ленту.

Поэтапное осуществление завершающей отделки

При конструировании и монтаже потолков рассматриваемой технологии, имеющих два уровня, нужно сделать материал прочнее, применяя отделку на основе защитных от влаги составов и шпаклевочных смесей.

Маскировка швов происходит следующим образом:

  1. При помощи узкого шпателя стыки заполняются шпаклевочной смесью, остатки которой удаляются.
  2. Крепление шовной ленты.
  3. Покрытие ленты шпаклевкой и удаление остатков через 45 минут и более.
  4. Шпатлевка головок винтов.
  5. Повторная шпатлевка швов и удаление остатков уже широким шпателем.
  6. Шлифовка поверхности.
  7. Монтаж алюминиевого наугольника или ПВХ уголка в месте наружных углов.
  8. Крепление между внутренним углом и ГКЛ разделительной ленты. Покрытие поверхности шпатлевкой.
  9. Покраска и штукатурка материала после его полного высыхания.

Особенности крепления гипсокартона к каркасу

Подробнее:

  1. Гипсокартоннные листы необходимо закреплять в направлении всех профилей, используя для этого саморезы. Располагать последние нужно расстоянии друг от друга не больше, чем на 20 см. там, где листы образуют стыки, саморезы располагают со смещением.
  2. Обрезка прямой детали из данного материала может быть произведена посредством острого ножа. После надреза верхнего слоя лист может быть сломан по прорези. При необходимости подготовки фигурных деталей, их лучше вырезать ножовкой.
  3. Вкручивание саморезов должно быть осторожным. Шляпку нужно немного утопить в материале, но он не должен быть прорван саморезом, ведь в таком случае крепление не будут надежным.
